1 范围
本标准规定了船用饮用水净化装置（以下简称净化装置）的分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于船舶和海洋平台上，以贮存于淡水舱的生活饮用水为进水，工作压力为0.2MMPa~0.6 MPa的净化装置的设计、制造和验收。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5749-2006 生活饮用水卫生标准
GB/T 5750（所有部分）生活饮用水标准检验方法
GB/T 11037 船用锅炉及压力容器强度和密性试验方法
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准
CJ/T 204 生活饮用水紫外线消毒器
YY/T 0160 直管形石英紫外线低压汞消毒灯
钢质海船入级规范（2012）中国船级社
3 术语和定义
下列术语和定义适用于本文件。
3.1
紫外线消毒器 ultraviolet disinfector
以紫外汞灯为光源，利用灯管内汞蒸气放电时辐射的253.7 nm紫外线为主要光谱线，对饮用水进行消毒的设备。
3.2
紫外线辐照强度 intensity of ultraviolet irradiation
受紫外线垂直照射单位面积上的辐射功率，以 μW/cm2 表示。
3.3
紫外线辐照剂量 ultraviolet irradiation dose
紫外线辐照强度与照射时间的乘积，以 μW·s/cm2 表示。
3.4
消毒 disinfection
杀灭或清除传播媒介上病原微生物，使其达到无害化的处理。
4 分类与标记
4.1 分类
净化装置按结构组成分为以下两类：
a）A型净化装置-具有过滤器和消毒器；
b）B型净化装置-具有过滤器但不包含消毒器。
4.2 基本参数
净化装置的基本参数按表1。
表1 净化装置基本参数
型号 | 额定净化水量 m3/h | 工作压力 MPa | 进出口通径 mm |
A型 B型 | 0.2 | 0.2~0.6 | 10 |
0.5 | 15 | ||
1 | 20 | ||
2.5 | 25 | ||
5 | 40 | ||
10 | 50 | ||
15 | 65 | ||
20 | 80 | ||
30 | 100 | ||
40 | |||
50 | 125 |
4.3 产品标记

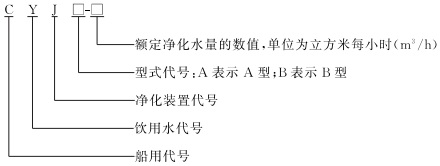

4.3.1 净化装置的型号表示方法如下：
4.3.2 净化装置的标记示例如下：
额定净化水量为 m3/h的A型净化装置标记为：
净化装置 GB/T 14358-2015 CYJA-5。
5 要求
5.1 设计和结构
5.1.1 净化装置宜按A型净化装置进行设计，其工作原理框图见图1。

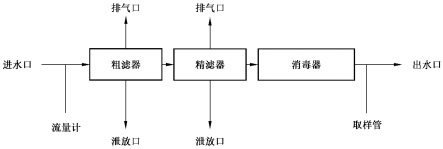

图1 A型净化装置工作原理框图
5.1.2 净化装置过滤器应为二级或多级过滤，由装有不同精度或不同材质的滤材的筒体构成。
5.1.3 净化装置消毒器宜采用紫外线消毒器，主要由紫外线灯管、石英套管、外壳及电控箱等组成。
5.1.4 净化装置应设有进出水管、泄水管、取样管、排气阀、安全阀、泄放阀等管路和附件。
5.1.5 净化装置上宜设有供检查或维修用的检查孔。
5.1.6 净化装置的设计压力应为工作压力的1.1倍。
5.1.7 A型净化装置的进水水温应不低于5℃，不高于45℃。
5.1.8 净化装置在额定净化水量工作时，压力损失应小于0.05MPa。
5.1.9 净化装置筒体壁厚应按《钢质海船入级规范（2012）》中第3篇第6章的规定进行强度计算。
5.1.10 消毒器灯管的布置应使受紫外线照射的表面上紫外线强度分布均匀。
5.1.11 消毒器应设有点燃指示、点燃累计时间指示、紫外线辐照强度的相对指示。
5.1.12 消毒器应设有报警装置。
5.1.13 应采用石英套管将灯管与水隔开，石英套管253.7nm紫外线的透过率应大于85％。
5.1.14 消毒器筒体或箱体内宜设置导流板。
5.1.15 直管形石英紫外线低压汞灯技术要求及其安装应符合YY/T0160的要求。紫外线灯管的外形尺寸和光电参数应符合CJ/T204的要求。
5.1.16 净化装置应在下列环境条件下正常工作：
a）环境温度：0 ℃~55℃;
b）空气中最大相对湿度 ≤90%;
c）倾斜和摇摆：横摇±22.5 ；纵摇±7.5°；横倾±15° ；纵倾±5°;
d）电源频率：50 Hz(60 Hz)±2.5 ；电源电压：220 V±22 V。
5.2 外观
5.2.1 净化装置外壳应光洁，盘面仪表、开关、指示灯、标牌，应安装牢固端正。
5.2.2 净化装置的构架应焊接牢固，过滤器、紫外线消毒器及管路阀门在构架上布置合理紧凑，安装牢固。
5.3 材料
5.3.1 净化装置中与饮用水接触的零部件材料应符合GB/T 17219的要求。
