GB/T 17939-2015 核级高效空气过滤器

发布时间:2022-05-08 17:01人气:

1 范围

      本标准规定了核级高效空气过滤器的分类及规格、结构、材料、性能、试验、检验、标志、包装、运输、 贮存和质保等要求。

      本标准适用于核与辐射设施中空气和气体处理系统使用的核级高效空气过滤器。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 451.3-2002 纸与纸板厚度的测定

      GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分:邵氏硬度计法(邵尔硬度)

      GB/T 742-2008 造纸原料、纸浆、纸和纸板灰分的测定

      GB/T 2518 连续热镀锌钢板及钢带

      GB/T 3198 铝及铝合金箔

      GB/T 3280 不锈钢冷轧钢板和钢带

      GB/T 4744-2013 纺织品防水性能的检测和评价静水压法

      GB/T 6165 高效空气过滤器性能试验方法效率和阻力

      GB/T 6669 软质泡沫聚合材料压缩永久变形的测定

      GB/T 9799 金属及其他无机覆盖层钢铁上经过处理的锌电镀层

      GB/T 11253 碳素结构钢冷轧薄钢板及钢带

      GB/T 12914-2008 纸和纸板抗张强度的测定

      QB/T 2959 钢板网

      QB/T 3897 镀锌电焊网

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      核级高效空气过滤器 nuclear grade high efficiency particulate air filter

      在核安全相关空气和气体处理系统中使用,满足抗震和质量保证等方面要求的高效空气过滤器。

3.2

      滤芯 filter pack

      安装于边框内,实现过滤功能的部件,由滤料和分隔物组成。

3.3

      分隔物 separator

      支撑滤料或使滤料间空气通道保持一定形状的部件,包括分隔板、玻璃纤维滤料纸条或不可燃纤维线。

3.4

      边框 case

      用于安装并密封滤芯的金属框架,可包括端盖、法兰、侧板、压环、外密封环等部件。

3.5

      格栅 grille

      由穿孔板制成的管状构件,设置于圆筒形高效空气过滤器滤芯的内、外侧。

3.6

      金属装卸环 metal grab ring

      安装在圆筒形高效空气过滤器的端盖上,用于远程装卸过滤器的辅助部件。

3.7

      抗水性 water repellency

      在规定的压力增长速率下,水渗过滤料所需的最小压力,单位为Pa。

3.8

      耐挠曲性 flexing characteristics

      滤料抵抗弯曲应力的能力。

4 分类

4.1 分类原则

      核级高效空气过滤器一般按照外形和结构形式进行分类,通常分为方形和圆筒形。其中方形包括有分隔板和密褶两种结构形式;圆筒形包括密封垫内置和密封垫外置两种结构形式。

4.2 方形核级高效空气过滤器

4.2.1 有分隔板核级高效空气过滤器

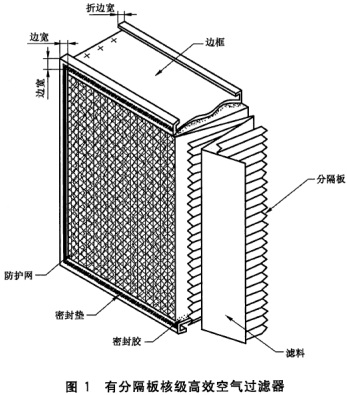

      按所需深度将滤料往返折叠,由不可燃波纹板状分隔物支撑被折叠的滤料制成滤芯,并用密封胶封于边框内的核级高效空气过滤器。由滤芯、边框、密封胶、防护网、密封垫等部分组成,见图1。


以上为标准部分内容,可点击下方链接下载标准全文:

下载地址:《GB/T 17939-2015 核级高效空气过滤器.pdf
