电子信息系统机房综合布线安装施工和验收要求

发布时间:2022-06-25 15:58人气:

      电子信息系统机房综合布线安装施工和验收要求如下:

一、电子信息系统机房综合布线一般规定

1. 综合布线应包括电子信息系统机房内的线缆敷设、配线设备和接插件的安装与验收。

2. 综合布线施工及验收除应执行本规范外,尚应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T 50312的有关规定。

3. 保密网布线的施工单位与人员的资质应符合国家有关保密的规定。

二、电子信息系统机房线缆敷设要求

1. 线缆的敷设应符合下列规定:

      (1)线缆敷设前应对线缆进行外观检查;

      (2)线缆的布放应自然平直,不得扭绞,不宜交叉,标签应清晰;弯曲半径应符合表1的规定;

表1 线缆弯曲半径

线缆种类

弯曲半径与电缆外径之比

非屏蔽4对对绞电缆

≥4

屏蔽4对对绞电缆

6~10

主干对绞电缆

≥10

光缆

≥15

      (3)在终接处线缆应留有余量,余量长度应符合表2的规定;

表2 线缆终接余且长度(mm)

线缆种类

配线设备端

工 作 端

对绞电缆

500~1000

10~30

光缆

3000~5000

      (4)设备跳线应插接,并应采用专用跳线;

      (5)从配线架至设备间的线缆不得有接头;

      (6)线缆敷设后应进行导通测试。

2. 当采用屏蔽布线系统时,屏蔽线缆与端头、端头与设备之间的连接应符合下列要求:

      (1)对绞线缆的屏蔽层应与接插件屏蔽罩完整可靠接触;

      (2)屏蔽层应保持连续,端接时宜减少屏蔽层的剥开长度,与端头间的裸露长度不应大于5mm;

      (3)端头处应可靠接地,接地导线和接地电阻值应符合设计要求。

3. 信号网络线缆与电源线缆及其他管线之间的距离应符合设计要求, 并应符合表3和表4的规定。

表3 对绞电缆与电力线最小净距(mm)

条件

范围

380V

<2kV.A

380V

2.5~5kV.A

380V

>5kV.A

对绞电缆与电力电缆平行敷设

130

300

600

 有一方在接地的金属槽道或钢管中

70

150

300

对绞电缆与电力线均在接地的金属槽道或钢管中

*

80

150

      注:*当对绞电缆与电力线均在接地的金属槽道或钢管中,且平行长度小于10m时,最小间距可为10mm;对绞电缆如采用屏蔽电缆时,最小净距可适当减少,并应符合设计要求。

表4 电缆、光缆暗管敷设与其他管线最小净距(mm)

管线种类

平行净距

垂直交叉净距

避雷引下线

1000

300

保护底线

50

20

热力管(不包封)

500

500

热力管(包封)

300

300

给水管

150

20

煤气管

300

20

压缩空气管

150

20

4. 在插座面板上应用颜色、图形、文字按所接终端设备类型进行标识。

5. 对绞线在与8位模块式通用插座相连时,应按色标和线对顺序进行卡接。插座类型、色标和编号应符合表5的规定,接线标号顺序应符合图5的规定。两种双绞线线序在同一布线工程中不得混用。

表5 插座类型、色标和编号

T568A

线序

1

2

3

4

5

6

7

8

绿白

绿

橙白

 蓝

蓝白

 橙

棕白

 棕

T568B

线序

1

2

3

4

5

6

7

8

橙白

绿白

 蓝

蓝白

 绿

棕白

 棕

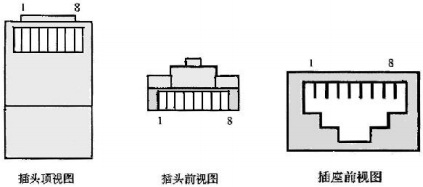

图1 信息插座插头接线

6. 走线架、线槽和护管的弯曲半径不应小于线缆最小允许弯曲半径, 敷设应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303的有关规定。对于上走线方式,走线架的敷设除应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303的有关规定和设计要求外,还应符合下列规定:

      (1)走线架内敷设光缆时,对尾纤应用阻燃塑料设置专用槽道,尾纤槽道转角处应平滑、呈弧形;尾纤槽两侧壁应设置下线口,下线口应做平滑处理;

      (2)光缆的尾纤部分应用棉线绑扎;

      (3)走线架吊架应垂直、整齐、牢固。

7. 在水平、垂直桥架和垂直线槽中敷设线缆时,应对线缆进行绑扎。对绞电缆、光缆及其他信号电缆应根据线缆的类别、数量、缆径、线缆芯数分束绑扎。绑扎间距不宜大于1.5m,间距应均匀,松紧应适度。垂直布放线缆应在线缆支架上每隔1.5m固定。

8. 配线机柜、机架安装应符合设计要求,并应牢固可靠,同时应用色标表示用途。

三、电子信息系统机房综合布线施工验收要求

1. 验收应包括下列内容:

      (1)配线柜的安装及配线架的压接;

      (2)走线架、槽的安装;

      (3)线缆的敷设;

      (4)线缆的标识;

      (5)系统测试。

2. 系统检测,应包括下列内容:

      (1)检查配线柜的安装及配线架的压接;

      (2)检查走线架、槽的规格,型号和安装方式;

      (3)检查线缆的规格、型号、敷设方式及标识;

      (4)进行电缆系统电气性能测试和光绳系统性能测试,各项测试应做详细记录,并应按附录D填写《电缆及光缆综合布线系统工程电气性能测试记录表》。

3. 施工交接验收时,施工单位提供的文件除应符合《GB 50462-2008 电子信息系统机房施工及验收规范》第3.3.3条的规定外,尚应按附录D提交《电缆及光绳综合布线系统工程电气性能测试记录表》。
