高效空气过滤器性能试验油雾法原理和试验装置

发布时间:2022-06-08 11:00人气:

1.  高效空气过滤器性能试验油雾法试验原理

      在规定的试验条件下,用涡轮机油通过汽化一冷凝式油汽发生炉人工发生油雾气溶胶,气溶胶粒子的质量平均直径范围为0.28 μm~0.34 μm。使与空气充分混合的油雾气溶胶通过受试过滤器,分别采集过滤器上、下游的气溶胶,通过油雾仪(或浊度计)测量其散射光强度。散射光强度的大小与气溶胶浓度成正比,由此即可求出受试过滤器的过滤效率。

2. 高效空气过滤器性能试验油雾法试验装置

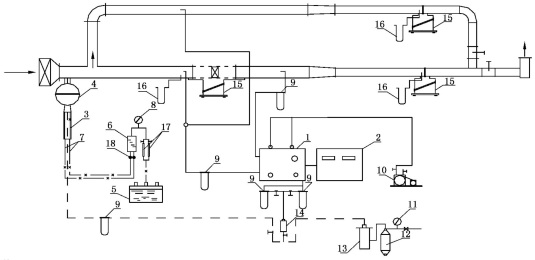

2.1 油雾法过滤器性能检测试验装置主要由油雾气溶胶发生装置、风道系统、气溶胶取样与检测装置组成,试验装置示意图见图1,宜采用负压系统。


说明:1-光电雾室;2-透过率测定仪;3-油雾发生炉;4-缓冲分离器;5-贮油器;6-分油罐;7-玻璃毛细管;8-液压计;9-玻璃孔板流量计;10-真空泵;11-气压计:12-空气除尘器;13-高效空气过滤器;14-滤尘罐;15-微压计;16-U型压力计;17-液体转子流量计;18-玻璃旋塞。

图1 油雾法过滤器性能检测试验装置示意图

2.2 油雾法过滤器试验装置的构造与维护要求见《GB/T 6165-2021 高效空气过滤器性能试验方法 效率和阻力》附录C,其标定、校对与维护要求见附录D。试验装置允许有所不同,但应满足5.1的要求,且对同一过滤器的试验结果应与标准试验装置一致。
