高效及超高效滤料性能试验方法油雾法原理和装置

发布时间:2022-06-08 22:18人气:

1. 高效及超高效滤料性能试验方法油雾法试验原理

      在规定的试验条件下,用涡轮机油通过汽化一冷凝式油雾发生炉人工发生油雾气溶胶,气溶胶粒子24的质量平均直径范围应为0.28 μm~0.34 μm。使与空气充分混合的油雾气溶胶通过受试滤料,采用油雾仪测量滤料过滤前、后的气溶胶散射光强度。散射光强度大小与气溶胶浓度成正比,由此求出受试滤料的过滤效率。

2. 高效及超高效滤料性能试验方法油雾法试验装置

      油雾法滤料性能检测试验装置由发雾装置和试验装置两部分组成。发雾装置可采用喷雾式油雾发生器或汽化一凝聚式油雾发生器,采用喷雾式油雾发生器的试验装置示意图见图1。

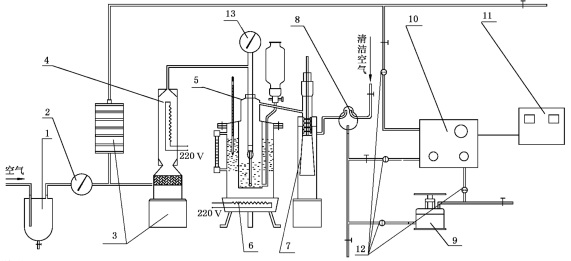

说明:1-气水分离器;2-稳压阀;3-空气过滤器;4-空气加热器;5-油雾发生器;6-加热电炉:7-螺旋分离器;8-混合器;9-滤料夹具;10-光电雾室;11-透过率测定仪;12-流量计:13-气压表。

图1 油雾法滤料性能检测试验装置示意图

2.1 发雾装置

      喷雾式油雾发生器和汽化一凝聚式油雾发生器应满足附录H的要求。

2.2 测量装置

      测量装置由光电雾室和透过率测定仪组成。

2.3 发雾参数

      油雾法滤料试验装置的油雾发生应满足以下要求:

      a) 发雾装置应生成具有一定大小分布、质量平均直径为0.28μm~0.34 μm油雾,可通过控制压缩空气的压力、空气加热器的温度、加热电炉加热油雾发生炉的温度和发雾剂的量,同时调节螺旋分离器的位置等参数控制所需要的油雾浓度和油雾粒子的质量平均直径。当发雾参数固定时,油雾气溶胶的粒径大小分布和浓度基本保持不变。

      b) 发雾剂应采用黏度等级为32或46的涡轮机油,质量应满足GB 11120的相关要求。

      c) 浓度为1000mg/m3的油雾发雾参数:喷雾空气压力应为120kPa、空气加热温度应为(92±2)℃、水浴温度应为95℃~100℃、油量应为100mL。当以上发雾参数不稳定时,可使用螺旋分离器对油雾浓度和分散度进行适当微调。

2.4 流量控制

      油雾法滤料试验装置的流量控制应满足以下要求:

      a)进入光电雾室的洁净空气流量范围应为5 L/min~7L/min或按仪器说明书要求确定;

      b)进入光电雾室的油雾取样流量范围应为3L/min~5L/min或按仪器说明书要求确定;

      c)油雾流从雾嘴喷出,应在雾室中始终成圆柱体,且雾室中应无混浊或残留油雾现象。
