高效空气过滤器分类与标记

发布时间:2022-06-09 19:42人气:

高效空气过滤器分类与标记如下:

1. 按结构分类

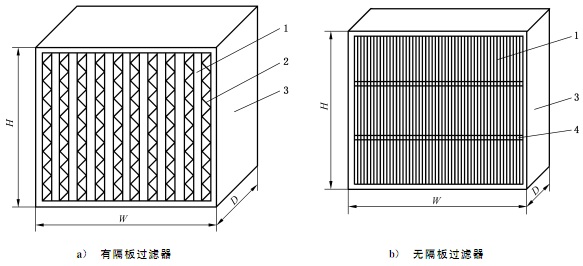

      按过滤器滤芯结构可分为有隔板过滤器和无隔板过滤器,示意图见图1。


说明:1-滤料;2-分隔板:3-框架;4-分隔物;H-高度;W-宽度;D-厚度。

图1 有隔板过滤器和无隔板过滤器结构示意图

2. 按效率级别分类

2.1 高效空气过滤器

      按GB/T 6165规定的方法检测过滤器过滤效率,高效空气过滤器可分为35、40、45三类。

2.2 超高效空气过滤器

      按GB/T 6165规定的计数法检测过滤器过滤效率,超高效空气过滤器可分为50、55、60、65、70、75六类。

3. 标记

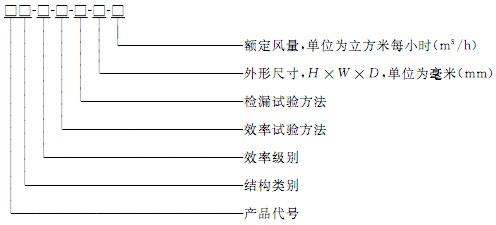

      过滤器标记见图2,型号规格代号见表1。常用规格型号参见附录A。


图2 过滤器标记

表1 过滤器规格型号代号

序号

项目名称

含义

代号

1

产品代号

高效空气过滤器

G

超高效空气过滤器-

CG

2

结构类别

有隔板

Y

无隔板

W

3

效率级别

高效空气过滤器

35、40、45

超高效空气过滤器

50、55、60、65、70、75-

4

效率试验方法

计数法

J

钠焰法

N

油雾法

Y

5

检漏试验方法

扫描法

S

其他方法

-

      示例1:有隔板高效空气过滤器,效率级别为40,效率试验方法为钠焰法,采用非扫描方法进行检漏试验,外形尺寸为484mmx484mmx220mm,额定风量为1000m3/h,标记为;GY-40-N-484x484x220-1 000。

      示例2:无隔板超高效空气过滤器,效率级别为65,效率试验方法为计数法,采用扫描方法进行检漏试验,外形尺寸为610mmx1220mmx80mm,额定风量为2400m3/h,标记为:CGW-65-J-S-610x1 220x80-2 400。
