空气过滤器试验装置

发布时间:2022-06-11 07:40人气:

空气过滤器试验装置如下:

A.1.1 风道系统

A.1.1.1 构造

      风道系统的构造及尺寸示意图见图A.1,风道系统的制作与安装应符合GB50243的相关规定,且应符合以下规定:

      a)当空气过滤器截面尺寸与试验风道截面不同时,用以安装受试空气过滤器的管段应采用变径管,其结构及尺寸示意图见图A.2;

      b) 测量效率时,采样管的构造及尺寸示意图见图A.3,采样管口部直径的选择应考虑近似等动力流的条件,即采样管口的吸入速度与风道内风速应近似,偏差不应大于士10%。当风道内风速与采样管口速度近似时,采样管宜采用图A.3a)型式;当风道内风速低于采样管口速度时,采样管宜采用图A.3b)型式;当风道内风速高于采样管口速度时,采样管宜采用图A.3c)型式;

      c) 静压环的构造应符合GB/T 1236的相关规定;

      d) 试验装置风道系统可为正压,也可为负压;

      e) 风道系统结构可为直线形,也可为U形;

      f) 整个风道系统要求严密,投入使用前应按GB 50243的相关规定进行打压检漏,在2000Pa压力下风道系统漏风量不应大于1.64m3/(h·m2)。


说明:D-管径;I-进气;O-排气;1-风量测量装置;2-气溶胶发生器;3-上游采样管;4-静压环;5-受试空气过滤器;6-下游采样管。

图A.1 风道系统的构造及尺寸示意图


说明:L-管长;W1、W2 -变径管管径。

图A.2 变径管结构及尺寸示意图

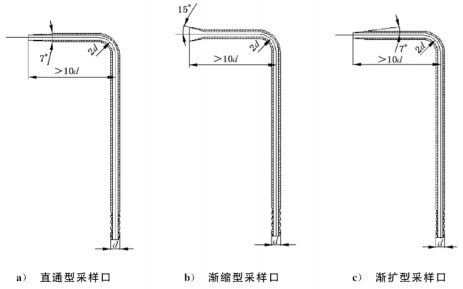

说明:d-采样管管径。

图A.3 采样管结构及尺寸示意图

A.1.1.2 试验空气

A.1.1.2.1 试验装置进风口应设置至少2级空气过滤器(最后1级为高效过滤器),风道中粒子的背景浓度不应超过气溶胶发生浓度的1%,以确保进入风道的空气洁净。

A.1.1.2.2 试验用空气的温度应控制在(23±5)℃、相对湿度应控制在(45±10)%。

A.1.1.2.3 试验台排气可排至室外,经过处理后可排至室内或循环使用。

A.1.1.3 末端过滤器

      应采用亚高效及以上级别空气过滤器作为试验装置的末端过滤器,以对排风进行过滤。

A.1.2 效率测试用气溶胶发生器

A.1.2.1 气溶胶发生溶液应为质量分数10%的氯化钾(KCl)溶液,应采用分析纯KC1粉末(纯度≥99.5%)进行配制。

A.1.2.2 发生的试验气溶胶应为多分散固相氯化钾(KCl)粒子,粒径范围应为0.3μm~10.0μm,粒径分布应符合表A.1的规定。

表A.1 气溶胶粒径分布表

粒径分布μm

0.3~0.5

0.5~1.0

1.0~2.0

2.0~5.0

>5.0

计数浓度百分比%

56±5

23±3

12±2

8±2

1±1

 A.1.2.3 气溶胶发生器应包含干燥器和静电中和器。
