洁净室风管分段漏风检测方法

发布时间:2022-06-06 20:08人气:

一、洁净室风管分段漏风检测装置

1. 风管漏风量检测装置可按图A.1.1所示。

      有压气源:额定压力:大于2000Pa;

      额定流量:大于被测系统最大允许漏风量。

      压力表:量程0~2000Pa;精度等于或高于0.4%(满量程)。

      流量计:浮子流量计,精度等于或高于5%(满量程)。

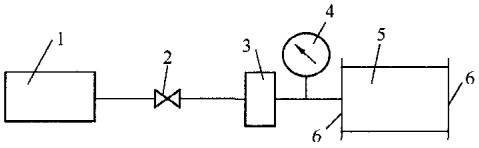

图A.1.1 实验装置原理图

1-有压气源(或现成的漏风检测装置);2-调节阀;3-流量计;4-压力表;5一风管段(组);6-盲板

二、洁净室风管分段漏风检测方法

1. 漏风检测时应使风管保持以下检测压力:总管(与机组的连接管)取1500Pa;干管(总管与支管的连接管)取1000Pa;支管取700Pa(与送风装置的连接管)。或采用工作压力。

2. 检测步骤可按以下内容进行:

      (1)检测前应根据设计最大允许漏风量选用合适的浮子流量计,浮子流量计应采用2个或2个以上并联,并采用相同规格的浮子流量计,并联浮子流量计的总测量范围应高于最大允许漏风量20%。当子流量计的读数均为零时,关掉一个浮子流量计,如果其余浮子流量计的读数仍为零,再关掉一个流量计,直至只剩一个流量计仍为零时,则认为该管段合格,漏风量的计算可按所用未关浮子流量计最小刻度的5倍计算。应重复以上操作,测量的次数应不少于2次。

      (2) 每装好一段风管(可以含一节或一节以上管道和一个或几个部件),先在面用盲板封堵所检验风管的两端开口,将检测装置的出气管与风管的盲板接口连接(此盲板有接口)。利用有压气源向试验风管内鼓风,调节有压气源后节流阀的开度使压力表的读数稳定后进行读数,同时记录实验压力。

      (3) 试验压力读数稳定是指压力表的读数的波动范围在试验压力的±5%范围内。

      (4) 测完后即可将该段(组)风管两端的盲板拆除后吊装,吊装后用膜封好端口,再在地面组装另一段(组)风管并进行测量。

三、 洁净室风管管段漏风量计算

1. 管段漏风量应按下式计算:

L=(L´1+L´2+…L´n)/N          (A.3.1-1)

      式中:L-该测量管段漏风量(m3/h);

                L´…L´n——该管段每次测量的各浮子流量计的读数;

               N——测量次数。

               单位面积漏风量=L/F                                          (A.3.1-2)

      式中:F-该段风管展开面积,m2

2. 总漏风率应按下式计算:

      (1)计算总漏风量 ΣL:

ΣL=L1+L2+…L;      (A.3.2-1)

      式中:L1…L;——各管段漏风量(m3/h)。

      (2)计算总漏风率ε

ε =  ΣL/Q                    (A.3.2-2)

      式中:Q-系统设计风量(m3/h)。
