一文了解!洁净室空气过滤器的分类

发布时间:2022-05-05 09:17人气:

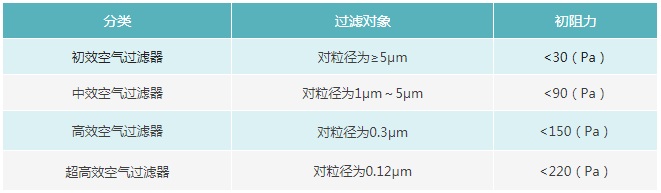

空气过滤器的分类

      控制空气中的灰尘是依靠空气过滤器进行滤除,过滤器是空气净化系统的核心设备。净化系统通常设置三级空气过滤,第一级在新风口、回风口,第二级在系统正压段,第三级在送风末端。过滤器的种类有很多,按照国家的标准洁净室的设置规范主要划分为四类:


01 初效空气过滤器

    初效过滤器是空调、净化系统中的第一级过滤器,也可以单独使用,作为普通空调系统的进风过滤器。凡是有中效过滤器和高效过滤器的通风、空调、净化系统,都应安装粗效过滤器。初效过滤器主要过滤粒径为5um以上的尘埃和各种异物,适用于简单空调净化系统和通风系统及含尘浓度较高的场合的初级过滤处理。

① 初效板式过滤器


    【应用场景】

    通风系统的预过滤,风机及冷/热盘管的保护过滤器。

    【性能参数】

    类型:预过滤器

    滤材:聚酯纤维

    外框材质:镀锌钢板/铝合金/ABS

    建议终阻力: 250Pa

    连续稳定运行温度: 不高于90摄氏度

    【优势】

    进出风面采用双面金属护网,加强保护;

    方便更换滤料,外框可循环利用;

    滤料与边框采用环保粘合剂黏合,可保证在大风量下也不会侧漏;

    侧边可选配金属卡条,供侧拉式安装使用。

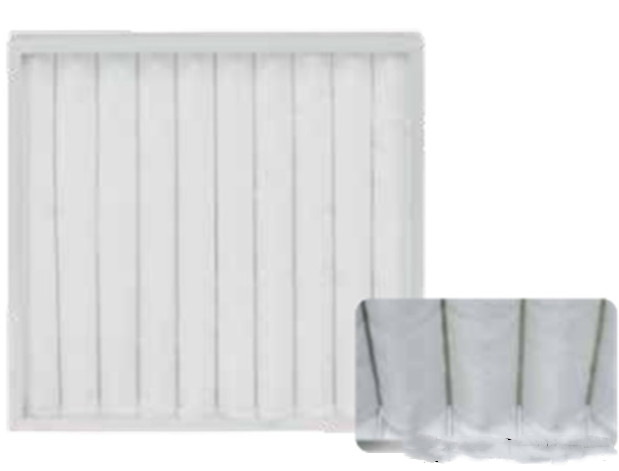

② 龙骨架式初效过滤器


    【应用】

    通风系统的预过滤

    【性能参数】

    类型:预过滤器

    滤材:聚酯纤维

    外框材质:镀锌钢板/铝合金/不锈钢

    建议终阻力:250Pa

    连续稳定运行温度: 不高于90摄氏度

    【优势】

    带支撑骨架,结构稳固;

    用户可自行更换滤材,支架及框架可循环使用;

    必要时可通过水洗来循环使用。

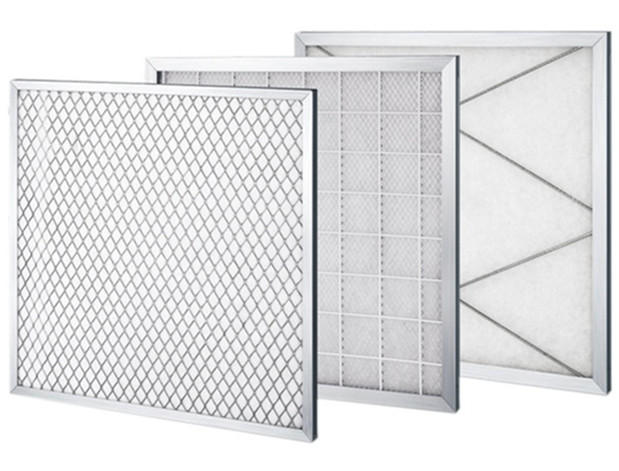

③ 金属框架式初效过滤器


    【应用】

    通风系统的预过滤

    【性能参数】

    类型:预过滤器

    滤材:聚酯纤维

    外框材质:镀锌板/铝合金/ABS

    建议终阻力:250Pa

    连续稳定运行温度:不高于90摄氏度

    【优势】

    滤料与边框采用粘合剂黏粘,结构坚固;

    滤材可更换,框架可回收回工厂循环利用;

    滤料和金属网紧密粘合,增强了滤料褶层的强度,有效减弱了滤料褶层的抖动,从而减少了二次污染。

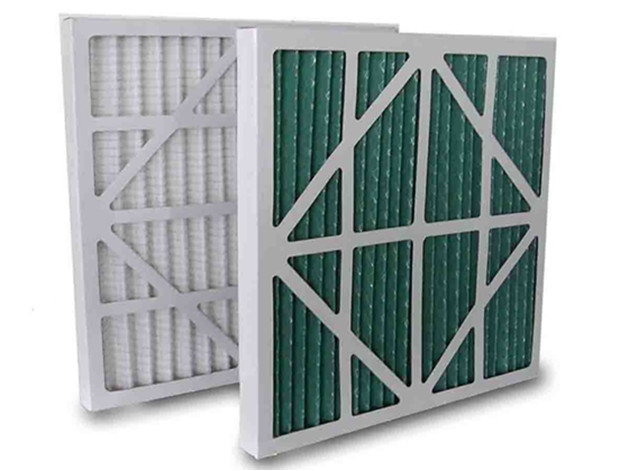

④ 纸板框架式初效过滤器


    【应用】

    通风系统的预过滤

    【性能参数】

    类型:可抛弃式高性能折褶板式过滤器

    滤材:棉纤化纤混纺材料

    外框材质:耐高湿防水纸板外框

    建议终阻力:250Pa

    连续稳定运行温度:不高于90摄氏度

    【优势】

    15褶/英尺,比常规产品高50%;

    超细棉纤化纤混纺,保证稳定的效率和容尘能力;

    美国进口的高强度防水牛卡纸外框;

    纤维含阻燃成分;

    滤料出风面覆全金属网,支撑起很足够高的整体机械强度;

    特别的辐射状V型滤折设计降低了阻力。

02 中效过滤器

    在空调系统中,中效过滤器常用在初效空气过滤器的后面,以提高净化效率,用在高效过滤器的前面,用以延长高效过滤器的使用寿命。中效过滤器的过滤对象是1μm~5μm的尘埃。中效过滤器的滤材主要有涤纶无纺布、丙纶无纺布、中孔泡沫塑料、细孔泡沫塑料以及中效玻璃纤维滤纸,外框采用专用铝型材和镀锌板框。中效过滤器具有拉力强、阻力小、风量大、过滤面积大等特点,适用于空调和空调净化的中级过滤和含尘浓度高的场合。中效过滤器用的最多的是袋式结构,清洗更换周期长。

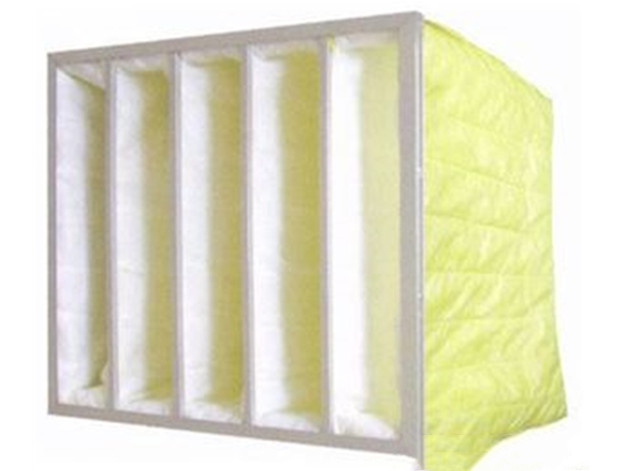

    ① 袋式过滤器


    【应用】

    通风系统的预过滤

    【性能参数】

    类型:多袋式过滤器

    滤材:聚酯纤维

    外框材质:镀锌钢板/铝合金/ABs

    建议终阻力:350Pa

    连续稳定运行温度:不高于100℃

    【优势】

    良好的过滤效率和非常高的容尘量;

    出风面烫光处理,可有效防止纤维脱落;

    "V"形滤袋,滤料有效利用率达100%;

    所有有泄露风险的边角都有密封处理;

    一体化的外框和超宽内框设计,增加整体结构强度,同时有效降低了阻力;

    内框金属边内卷压平,使更换维护操作更加安全。

03 高效过滤器

    高效空气过滤器是净化系统中最后一级过滤器,过滤对象主要是0.3μm~1μm的尘埃。对于大于或等于0.3um的粒子过滤效率大于或等于99.9%。

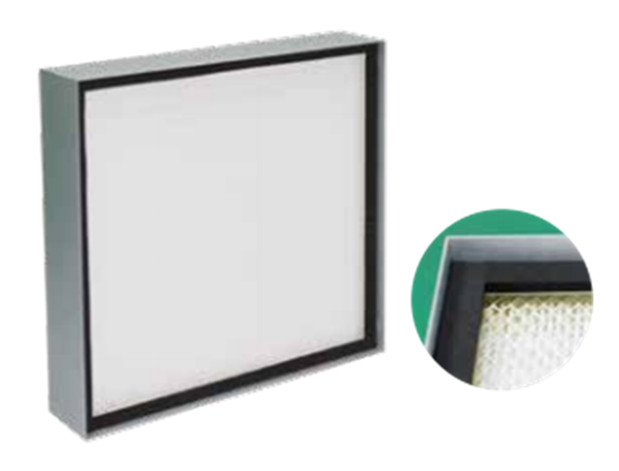

① 无隔板平板高效过滤器


    【应用】

    适用于空间有限的送风系统

    【性能参数】

    类型:高性能无隔板过滤器

    滤材:抗水型玻璃纤维滤纸

    外框材质:铝合金/不锈钢/耐高湿防水纸/ABS

    分隔物:热熔胶

    护网:高强度喷塑处理的金属护网

    建议终阻力:450Pa

    连续稳定运行温度:不高于90摄氏度

    【优势】

    95褶/英尺,比常规产品增加20%的面积,带来更低的阻力和更长的寿命;

    超细玻璃纤维滤纸,带来稳定的过滤效率;

    完美的"V"形结构,有效降低了系统阻力;

    轻薄型,结构紧凑;

    双面护网。

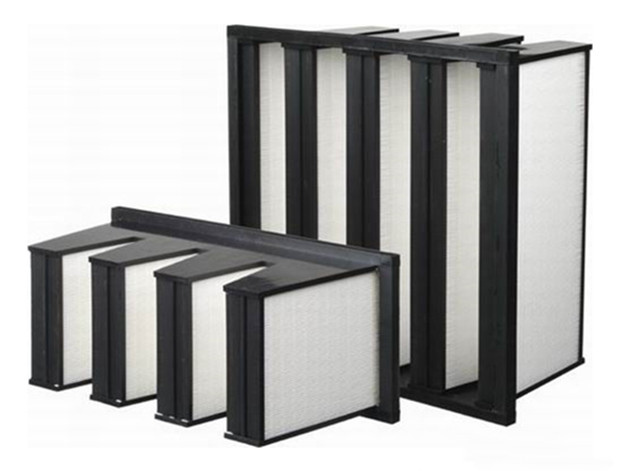

② 无隔板V型高效过滤器


    【应用】

    适用于送风系统的主过滤器

    【性能参数】

    类型:高性能"w"型过滤器

    滤材:玻璃纤维滤纸

    分隔物:热熔胶

    密封胶:聚氨酯

    建议终阻力:500Pa

    连续稳定运行温度:不高于90℃

    【优势】

    超细玻璃纤维滤纸,带来稳定的过滤效率;

    褶距3mm,褶深27mm,带来低阻力和长寿命;

    安装扶手双侧带护网,充分保护滤芯;

    ABs注塑成型外框和金属框架可选。

③ 金属框架V型高效过滤器


    【应用】

    适用于风量大而安装空间有限的净化系统

    【性能参数】

    类型:大风量高效过滤器

    滤材:玻璃纤维滤纸

    外框材质:镀锌钢板/不锈钢/铝合金

    分隔物:热熔胶

    密封胶:聚氨酯

    建议终阻力:600Pa

    连续稳定运行温度:不高于90摄氏度

    【优势】

    褶距3mm,褶高25mm,带来低阻力和长寿命;

    一体成型的外框,美观、牢固;

    特别适用于风量大而安装空间有限的净化系统。

④ 无隔板液槽式高效过滤器


    【应用】

    适用于工业洁净室的末端过滤,如:高效送风口、FFU、层流工作台、机台设备等。

    【性能参数】

    类型:高效板式过滤器(液槽式)

    滤材:玻璃纤维滤纸

    外框材质:阳极氧化铝合金型材

    分隔物:热熔胶

    密封胶:聚氨酯

    建议终阻力:300Pa

    连续稳定运行温度:不高于90℃

    【优势】

    高密度折距,比常规产品增加20%的面积,带来更低的阻力和更长的寿命;

    超细玻璃纤维滤纸,带来稳定的过滤效率;

    完美的"V"形结构,有效降低了系统阻力;

    轻薄型,结构紧凑双面护网;

    采用美国进口优质蓝色果冻胶;

    依据EN1822逐台测试。

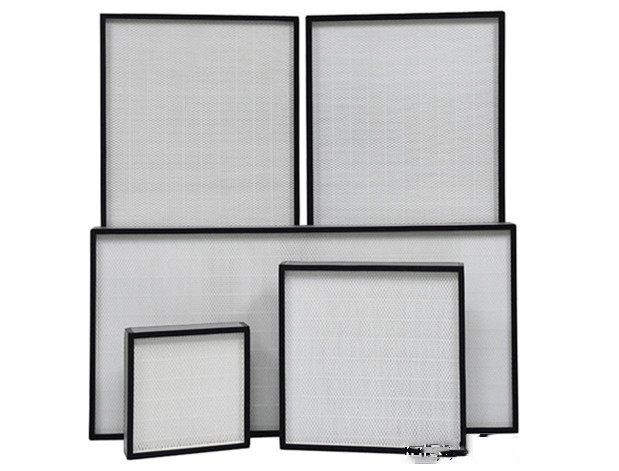

⑤ 无隔板刀边型高效过滤器


    【应用】

    和液槽龙骨或FFU搭配使用成为末端过滤

    【性能参数】

    类型:高效板式过滤器

    滤材:玻璃纤维滤纸

    外框材质:阳极氧化铝合金型材(刀边形)

    分隔物:热熔胶

    密封胶:聚氨酯

    建议终阻力:300Pa

    连续稳定运行温度:不高于90摄氏度

    【优势】

    95褶/英尺,比常规产品增加20%的面积,带来更低的阻力和更长的寿命;

    超细玻璃纤维滤纸,带来稳定的过滤效率;

    完美的"V"形结构,有效降低了系统阻力;

    轻薄型,结构紧凑,双面护网;

    依据EN1822逐台测试。



    为了保证洁净度的良好效果,应该在设计时咨询专业工程师,了解各种空气过滤器的性能、合理的优化组合,才能保证净化效率的前提下达到合理的性价比。并且在安装前对各类过滤器进行扫描检漏,安装后对连接和压紧密封部位在进行检漏,确保密封的绝对可靠。在使用中定期对初、中、高过滤器进行检查,以确保过滤系统的正常运行。
