洁净室净化空调系统金属风管制作与安装

发布时间:2022-05-16 15:30人气:

      净化空调工程中大多采用矩形风管,本篇文章主要介绍用于洁净室净化空调系统的金属矩形风管的制作与安装。

1.在工程施工及验收中应执行《通风与空调工程施工质量验收规范》(GB 50243-2002)、《洁净室施工及验收规范》(JGJ 71-90)和《药品生产质量管理规范(1998年修订)》GMP的有关要求。

2.风管的规格、尺寸必须符合设计要求。

3.风管外观质量应达到折角平直、圆弧均匀、两端面平行、无翘角。

4.施工场地:必须在室(车间)内场合进行风管的加工制作,不能在露天场地加工。而且应经常保持场地清洁。

5.接缝:不允许管道有横向接缝,纵向接缝也要尽量减少。当底边≤800mm时(一说≤900mm),在风管的底边上也不许有纵向接缝,见表1。

表1 净化系统矩形风管底板允许纵向接缝数量

风管边长b(mm)

允许纵向接缝数

b≤900

0

900<b≤1800

1

1800<b≤2600

2

6.密封:所有咬口缝、翻边处、铆钉处均须用密封胶密封。密封面宜设在风管的正压侧。见图1风管的密封方法。

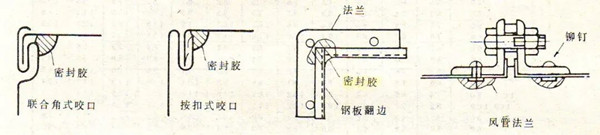

图1 风管的密封方法

7.加固筋:不许设在管内。

8.法兰:四角应设螺钉孔,孔距≤100mm。螺钉、螺母、垫片、铆钉均应镀锌等。不许用空心铆钉。

9.清洗:镀锌钢板表层油膜清洗是风管制作的首道程序,必须严格把关,否则,在制作后的风管内会产生牢固的污垢集尘层,不但影响洁净效果,而且也会降低过滤器使用寿命。清洗用清洗剂应是中性材料,清洁后的钢板要用净水将残留的清洗剂洗净,晾干待用。制作完成后的风管也要用中性清洗液将内表面污物清洗干净,干燥后用塑料膜封口待安装,见图2。

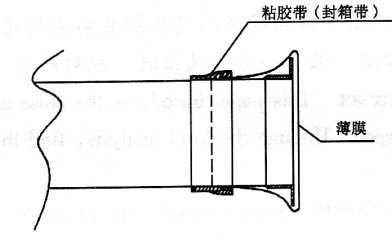

图2 塑料膜封口方式

10.存放:不得露天堆放,存放场所地面平整、环境清洁。
