GB/T 29468-2012 洁净室及相关受控环境 围护结构夹芯板应用技术指南

发布时间:2022-05-09 15:24人气:

1 范围

      本标准规定了洁净室及相关受控环境围护结构中应用的墙板、吊顶板等夹芯板的产品规格、原材料和技术性能要求、性能检测方法、检验规则及安装中的注意事项等。

      本标准适用洁净室及相关受控环境应用的围护结构中的墙板和吊顶板等夹芯板。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 191—2008 包装储运图示标志

      GB/T 5464—2010 建筑材料不燃性试验方法(ISO 1182: 2002,IDT)

      GB/T 8624—2011 建筑材料及制品燃烧性能分级

      GB/T 9978—2008 建筑构件耐火试验方法

      GB/T 12754—2006 彩色涂层钢板及钢带

      GB/T 13475—2008 绝热稳态传热性质的测定标定和防护热箱法

      GB/T 20285—2006 材料产烟毒性危险分级

      GB/T 23932—2009 建筑用金属面绝热夹芯板

      GB 50073—2001 洁净厂房设计规范

      ANSI/FMRC FM4910:2004 清洁室材料可燃性试验协议

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      夹芯板 sandwich panel

      由双金属面和粘结于两金属面之间的绝热芯材组成的自支撑的复合板材。

3.2

      耐火极限 fireproof limit

      在标准耐火试验的条件下,建筑构件、配件或结构从受火的作用到失去稳定性、完整性或隔热性时止的这段时间。

3.3

      粘接强度 bond strength

      单位面积金属面夹芯板面材与芯材脱离时最大荷载。单位为兆帕(MPa)。

3.4

      抗弯承载力 flexural loading capacity

      金属面夹芯板在标准支座间距的条件下,加载后达到规定挠度时荷载。单位为千牛每平方米(kN/m2)。

3.5

      非热损毁 non-thermal damage

      火灾中并非由燃烧释放热能所造成的对物品、设备等的损毁,它是火灾损失中的重要一项,在洛净 室火灾损失中尤为突出。常见的非热损毁为火灾烟尘与消防水结合形成酸雾对贵重物品和设备的腐蚀。

3.6

      烟尘损害指数 smoke damage index(SDI)

      炭烟产率与FM火蔓延指数[fire propagation index(FPD]的乘积,表征火灾产烟尘对洁净室环境 的损害程度,单位为(m/s1/z)/(kW/m)2/3。参见附录A。

4 技术要求

4.1 产品规格尺寸

4.1.1 产品规格

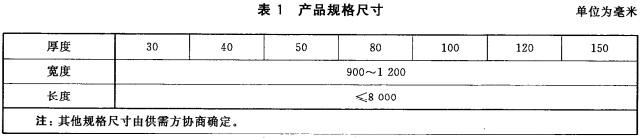

      产品规格应符合表1规定。


4.1.2 尺寸允许偏差

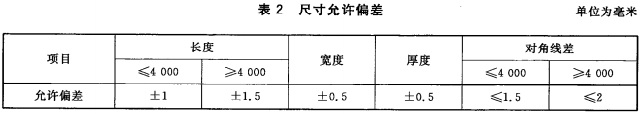

      尺寸允许偏差应符合表2的规定。


4.2 原料

4.2.1 金属面板:可为彩色涂层钢板其性能应符合GB/T 12754-2006中的有关规定。若为热镀锌板,锌层双面质量不得小于120 g/m2,也可为不锈钢板或铝板,其性能应分别符合相应的国家标准。若为其他金属面材应符合相关的国家标准规定。

4.2.2 芯材:芯材为轻质隔热材料,如硫氧镁(BTPD、玻镁板、铝蜂窝、石膏岩棉、岩棉、玻璃棉以及其 他不燃芯材等符合不同芯材相关标准的规定。

4.2.3 外观

      外观应符合表3的规定。



以上为标准部分内容,可点击下方链接下载标准全文:

下载地址:《GB/T 29468-2012 洁净室及相关受控环境 围护结构夹芯板应用技术指南.pdf
