GB/T 6167-2007 尘埃粒子计数器性能试验方法

发布时间:2022-05-07 21:37人气:

1 范围

      本标准规定了试验用标准粒子的发生装置原理以及尘埃粒子计数器的性能试验方法。

      本标准适用于利用光散射原理,对采样空气中粒径为0.1μm〜10.0μm悬浮微粒大小和粒子数量进行测量的尘埃粒子计数器。该类尘埃粒子计数器主要用于洁净室的洁净度检测和空气过滤器及滤材的性能检测。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB/T 16803 采暖、通风、空气净化设备术语

      GB 50073 洁净厂房设计规范

3 术语和定义

      GB/T 16803、GB 50073确定的以及下列术语和定义适用于本标准。

3.1

      悬浮微粒 airborne particle

      悬浮在空气中的固体和液体粒子。

3.2

      标准粒子 standard particle

      为试验尘埃粒子计数器而采用的一种粒径和折射率都是已知的、且粒径均匀的球形单分散粒子,其几何标准偏差小于1.150常用的为聚苯乙烯胶乳(PSL)。

3.3

      粒径档 particle size division

      即仪器显示屏上标明的粒子粒径值。

3.4

      最大饱和浓度 maximum rated particle concentration

      尘埃粒子计数器能够准确测量的最大粒子浓度,由尘埃粒子计数器结构本身决定。

3.5

      计数效率 counting efficiency

      尘埃粒子计数器采样口所吸入的采样空气中,尘埃粒子计数器所显示的粒子浓度(C)与悬浮微粒 的实际粒子浓度(C)之比。

3.6

      粒径分辨率 resolving power of particle size

      尘埃粒子计数器分辨具有相近粒径粒子的能力。

3.7

      粒径档准确度 accuracy of particle size division

      尘埃粒子计数器显示粒径与标准粒子粒径的差值与标准粒子粒径之比。

3.8

      预热时间 fireheating time

      接通电源后,尘埃粒子计数器达到稳定工作所需时间。

3.9

      试验用气溶胶 aerosol for test

      试验尘埃粒子计数器所使用的气溶胶,该气溶胶中含有粒径已知的聚苯乙烯的胶乳(PSL)标准粒子。

4 尘埃粒子计数器的原理及构成

4.1 尘埃粒子计数器的原理

      采样;气经尘埃粒广计数器的采样口以稳定的气流流速通过光学系统的光敏感区,空气中的悬浮微粒通过光敏感区,会产生光的散射现象,其散射光的强度与微粒粒径成一定的比例关系,粒子产生的散射光由光学系统进行收集,并通过光电转换器将之转换成不同强度电脉冲信号,然后再由电路部分将该脉冲信号讲行分析、计算、比较后,从而显示不同粒径和粒子数量。

4.2 尘埃粒子计数器的原理及构成

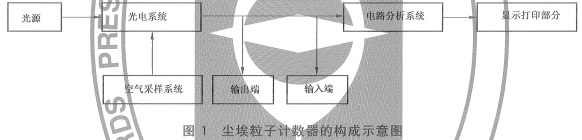

      尘埃粒子计数器主要由空气采样系统、光源、光电系统、电路分析系统、试验用输入端、输出端和显示打印部分构成,如图1所示。


5 试验用单分散标准粒子发生装置及原理

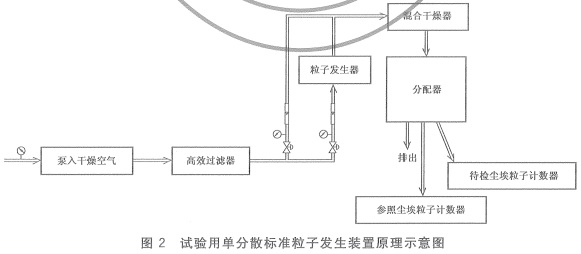

5.1 试验用单分散标准粒子发生装置如图2所示:


5.2 试验原理

      泵入的干燥空气通过0.1μm、效率为99.999%的高效过滤器后,成为洁净空气,部分洁净空气进入粒子发生器,利用泵人空气的引射作用,使标准粒子稀释液从粒子发生器中喷出,并被高速气流雾化, 形成雾滴,雾滴在混合干燥器中与其余洁净空气混合,形成的试验用气溶胶进入分配器。尘埃粒子计数 器的采样管通过从分配器内吸入试验用气溶胶来测量悬浮微粒粒径大小和数量。

5.3 试验用发生装置各部件的技术要求

5.3.1 粒子发生装置的结构与容量应保证雾化成为单分散标准粒子。所装稀释液容量应能满足装置稳定工作的要求。

5.3.2 干燥器应能够保证雾化的雾滴与干燥空气充分混合,并保证标准粒子表面的水分完全蒸发。

5.3.3 分配器应保持洁净、干燥,容积以每分钟采样量的1倍以上为宜。

5.4.4 混合干燥器出口的空气应是干燥的,相对湿度宜小于50%。其压力和流量应满足喷雾器和混合干燥器正常工作的要求。压力宜在0.04 MPa可调,流量不小于10 L/min。

5.4.5 发生装置的粒子发生器更换标准粒子前应用纯水清洗干净。发生装置使用一段时间后应全部用纯水清洗,避免沉积粒子对试验结果造成影响。

5.4.6 在试验时,应保持分配器对外界环境为正压,尘埃粒子计数器的采样管应尽量短,且采样的尘埃粒子计数器宜放置在分配器的下方。

5.4.7 标准粒子(PSL)的贮存应符合附录A的规定。

6 尘埃粒子计数器性能试验

6.1 试验条件

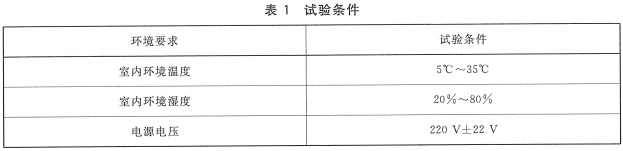

      试验条件如表1所示:


6.2 粒径档响应电压的确定方法

6.2.1 将多通道脉冲幅度分析仪连接到待检尘埃粒子计数器的输出端(前置放大器的输出端或放大器的输入端)。

6.2.2 用标准粒子发生装置发适合不同粒径档的标准粒子的试验用气溶胶,由尘埃粒子计数器的采样管吸入。

6.2.3 分析不同粒径档对应的脉冲信号,做出脉冲频率曲线。

6.2.4 根据脉冲频率曲线,按照下述方法确定不同标准粒子(PSL)的响应电压。

      a) 输出脉冲的频率与噪声完全分开的情况

      根据脉冲频率曲线做出累积频率曲线,把对应于累积频率曲线50%的电压值作为该粒径档的响应电压,如图3所示。



以上为标准部分内容,可点击下方链接下载标准全文:

下载地址:《GB/T 6167-2007 尘埃粒子计数器性能试验方法.pdf
