GB/T 13554-2020 高效空气过滤器

发布时间:2022-05-08 11:21人气:

1 范围

      本标准规定了高效空气过滤器和超高效空气过滤器(以下简称“过滤器”)的分类与标记、材料、结构 与生产环境、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

      本标准适用于常温条件下送风及排风净化系统和设备使用的过滤器。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 191 包装储运图示标志

      GB/T 531.1 硫化橡胶或热塑性橡胶 压入硬度试验方法 第1部分:邵氏硬度计法(邵尔硬度)

      GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带

      GB/T 3280 不锈钢冷轧钢板和钢带

      GB/T 3880.1 一般工业用铝及铝合金板、带材 第1部分:一般要求

      GB/T 3880.2 一般工业用铝及铝合金板、带材 第2部分:力学性能

      GB/T 4857.23 包装 运输包装件基本试验 第23部分:随机振动试验方法

      GB/T 6165 高效空气过滤器性能试验方法效率和阻力

      GB/T 6669 软质泡沫聚合材料压缩永久变形的测定

      GB 8624 建筑材料及制品燃烧性能分级

      GB/T 12914 纸和纸板抗张强度的测定恒速拉伸法(20mm/min)

      JG/T 404 空气过滤器用滤料

3 术语、定义和缩略语

3.1 术语和定义

      GB/T 6165界定的以及下列术语和定义适用于本文件。

3.1.1

      高效空气过滤器 high efficiency Particulate air filter ; HEPA

      用于空气过滤且使用GB/T 6165规定的计数法进行试验,额定风量下未经消静电处理时的过滤效 率及经消静电处理后的过滤效率均不低于99.95%的过滤器。

3.1.2

      超高效空气过滤器 ultra low penetration air filter;ULPA

      用于空气过滤且使用GB/T 6165规定的计数法进行试验,额定风量下未经消静电处理时的过滤效 率及经消静电处理后的过滤效率不低于99.999%的过滤器。

3.1.3

      效率 efficiency

      对过滤元件进行试验时,过滤元件过滤掉的气溶胶量与过滤前的气溶胶量之比。

3.1.4

      透过率 penetration

      对过滤元件进行试验时,过滤元件过滤后的气溶胶浓度与过滤前的气溶胶浓度之比。

3.1.5

      有隔板过滤器 separator-style filter

      按所需深度将滤料往返折叠制成滤芯,被折叠滤料之间以波纹状分隔板支撑,形成空气通道的过滤器。

3.1.6

      无隔板过滤器 minipleat-style filter

      按所需深度将滤料往返折叠制成滤芯,被折叠的滤料之间以线状黏结剂或其他分隔物支撑,形成空气通道的过滤器。

3.1.7

      额定风量 rated air flowrate

      标识过滤器工作能力的技术参数,表示保证过滤器效率的单位时间最大空气体积流量。

      注:额定风量由过滤器生产厂家提供。

3.1.8

      阻力 resistance

      一定试验风速或风量条件下,过滤元件前后的静压差。对过滤器而言,为额定风量下过滤器前、后的静压差。

3.1.9

      初阻力 inUml resistance

      过滤器在清洁及未经任何处理的初始状态下的阻力。

3.1.10

      试验终阻力 final test resstance

      按本标准所规定方法进行生命周期综合能效测试时,所确定的作为试验终止条件的过滤元件阻力。

3.1.11

      终阻力 final resstance

      过滤器在使用过程中捕集粉尘达到相当量,应对过滤器进行更换时的规定阻力。

3.1.12

      综合阻力 comprehensive average resstance

      按本标准所规定方法进行生命周期综合能效测试时得到的过滤元件加权平均阻力。

3.1.13

      容尘量 dust loading capacity

      按本标准所规定方法进行生命周期综合能效测试时,受试过滤元件达到规定试验终阻力时的增重。

3.2 缩略语

      下列缩略语适用于本文件。

      DEHS:癸二酸二辛酯[sebacic acid-bis(2-ethyl-)ester,通用名 di-ethyl-hexyl-sebacate]

      PaO:聚 a 烯煌(poly alpha olefm)

      PSL:聚苯乙烯乳胶球(polystyrene latex spheres)

4 分类与标记

4.1 按结构分类

      按过滤器滤芯结构可分为有隔板过滤器和无隔板过滤器,示意图见图1。


      a)有隔板过滤器

     说 明:

      1——滤料;

      2——分隔板;

      3——框架;

      4——分隔物;

      H——高度;

      W——宽度;

      D——厚度。

      b)无隔板过滤器

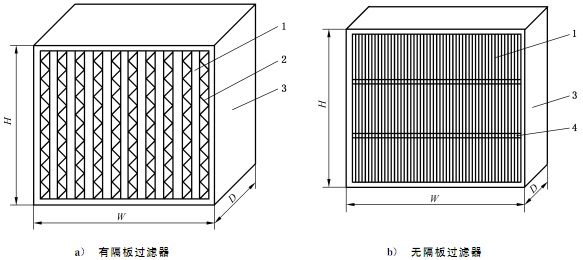

图1 有隔板过滤器和无隔板过滤器结构示意图

4.2 按效率级别分类

4.2.1 高效空气过滤器

      按GB/T 6165规定的方法检测过滤器过滤效率,高效空气过滤器可分为35.40.45三类。

4.2.2 超高效空气过滤器

      按GB/T 6165规定的计数法检测过滤器过滤效率,超高效空气过滤器可分为50、55、60、65、70、75 六类。

4.3 标记

     过滤器标记见图2,型号规格代号见表1。常用规格型号参见附录A。



以上为标准部分内容,可点击下方链接下载标准全文:

下载地址:《GB/T 13554-2020 高效空气过滤器.pdf
