高效空气过滤器性能试验计数法原理和试验装置

发布时间:2022-06-08 08:38人气:

高效空气过滤器性能试验计数法原理和试验装置如下:

1. 计数法试验原理

      用气溶胶发生器发生满足试验要求的气溶胶,使用OPC对受试过滤器上、下游0.1μm~0.3μm粒径范围内的粒子进行检测,并计算计径效率。测量上游气溶胶浓度时,若上游气溶胶浓度超过OPC上限浓度,采样空气应经过稀释,以降低OPC计数的重合误差。采样空气的稀释可通过稀释器实现,也可通过上、下游OPC取样流量的差异实现。

2. 计数法试验方法

      可选择单分散气溶胶计数法或多分散气溶胶计数法进行效率测试。两种方法的风道系统一致,仅气溶胶发生器及所对应的检测装置有所区别。当采用单分散气溶胶计数法进行试验时,如过滤器所采用滤料已经过单分散气溶胶计数法试验,并已获得其MPPS,则过滤器试验中所选择的单分散气溶胶计数中值直径应在其MPPS的士10%以内。否则,过滤器制造商应与用户协商确定试验气溶胶的计数中值直径范围。

3. 计数法试验装置

3.1 计数法过滤器性能检测试验装置主要由气溶胶发生器、风道系统、气溶胶取样与检测装置组成,试验装置示意图见图1。试验装置允许有所不同,但应满足5.1的要求,且对同一过滤器的试验结果应与标准试验装置一致。

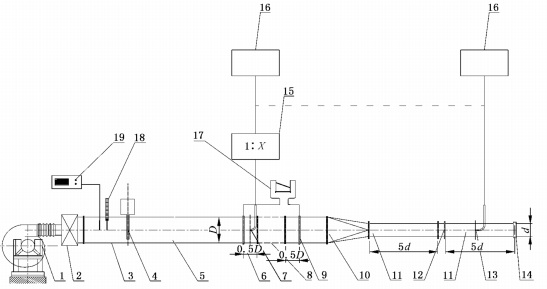

说明:1-风机;2-高效空气过滤器;3-直管段;4-气溶胶入口:5-稳定段;6-过滤前静压环;7-过滤前采样管;8-受试过滤器;9-过滤后静压环;10-变径管;11-直管段;12-孔板流量计;13-过滤后采样管;14-阀门;15-稀释器;16-粒子采样系统;17-微压计;18-温度计:19-湿度计;D-被测过滤器上游管道直径;d-被测过滤器下游管道直径;X-稀释倍数。

图1 计数法过滤器性能检测试验装置示意图

3.2 测量装置应使用OPC,OPC粒径测试范围内应至少包括0.1 μm、0.2 μm、0.3 μm三挡。
