空气过滤器分类与标记和一般要求

发布时间:2022-06-10 19:15人气:

一、空气过滤器分类与标记

1. 分类

1.1 按效率级别分为粗效过滤器、中效过滤器、高中效过滤器和亚高效过滤器,代号分别为C、Z、GZ和YG。其中粗效过滤器分为粗效1型、粗效2型、粗效3型和粗效4型,代号分别为C1、C2、C3和C4;中效过滤器分为中效1型、中效2型和中效3型,代号分别为Z1、Z2和Z3。

1.2 按结构类型分为平板式、袋式、折褶式、卷绕式、筒式、极板式和蜂巢式,代号分别为PB、DS、ZZ、JR、TS、JB和FC。

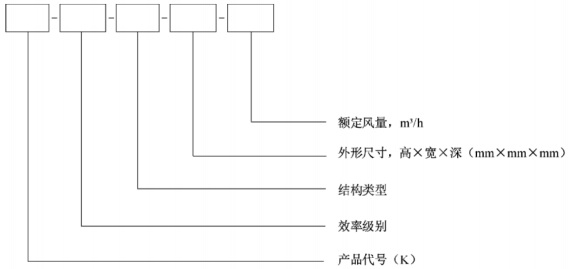

2. 标记


      示例1:中效2型、袋式、外形尺寸为592mm×592mm×600mm、额定风量为3400m3/h的空气过滤器,标记为K-Z2-DS-592×592×600-3400。

      示例2:粗效3型、平板式、外形尺寸为610mm×610mm×80mm、额定风量为2000m3/h的空气过滤器,标记为K-C3-PB-610×610×80-2000。

      注:空气过滤器外形尺寸表示原则为:以气流通过方向为深度,以气流通过方向垂直截面的竖直长度为高度、水平长度为宽度。

二、空气过滤器一般要求

1. 空气过滤器的应用应满足所用场合的环保及防火性要求。

2. 静电式空气过滤器应符合以下规定:

      a)单相额定电压不应大于250V,三相额定电压不应大于480 V,额定频率应为50 Hz;

      b)应设置断电保护,保证在打开机组结构进行维修或维护时,其内部装置自动断电;

      c)电气安全性能应满足GB 4706.1的相关要求。

3. 空气过滤器用滤料应满足JG/T 404的相关要求。

4. 空气过滤器用黏结剂的剪力强度和拉力强度不应低于所用滤料强度,其耐温耐湿性能应与所用滤料相同。

5. 空气过滤器用密封胶应能保证过滤器在最大运行风量或终阻力条件下,运行时不开裂、不脱胶,且有弹性,其耐温耐湿性能应与所用滤料相同。

6. 空气过滤器的结构应符合以下规定:

      a)框架或支撑体应有满足要求的强度和刚度,应能承受安装、运行和维修时所需重量和压力;

      b)边框的四个角和拼接处不应松动和开裂,滤料在边框中不应松动和变形;

      c) 密封垫与边框应黏结牢固,密封垫的内外边缘不应超过边框的内外边缘。
