洁净室风量和风速的检测方法和要求

发布时间:2022-06-05 15:46人气:

一、洁净室风量和风速的检测

1. 风量风速检测必须首先进行,净化空调各项效果必须是在设计的风量风速条件下获得。

2. 风量检测前必须检查风机运行是否正常,系统中各部件安装是否正确,有无障碍,所有阀门应固定在一定的开启位置上,且必须实际测量被测风口、风管尺寸。

3. 测定室内微风速仪器的最小刻度或读不应大于0.02m/s,一般可用热球式风速仪,需要测出分速度时,应采用超声波三维风速计。

4. 对于单向流洁净室,可采用室截面平均风速和截面积乘积的方法确定送风量,垂直单向流洁净室的测定截面取距地面0.8m的无阻隔面(孔板、格栅除外)的水平截面,如有阻隔面,该测定截面应抬高至阻隔面之上0.25m;水平单向流洁净室取距送风面0.5m的垂直于地面的截面,截面上测点间距不应大于1m,一般取0.3m。测点数应不少于20个,均匀布置。

5. 对于非单向流洁净室,内安装过滤器的风口可采用套管法、风量罩法或风管法测定风量,为测定回风口新风口风量,也可用风口法。

6. 用任何方法测定任何洁净室风口风量(风速)时,风口上的任何配件、饰物一律保持原样。

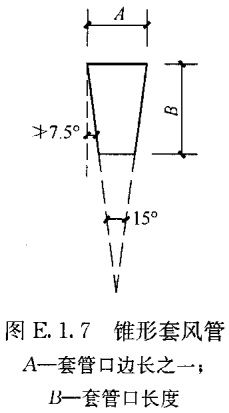

7. 选用套管法时,可用轻质板材或膜材做成与风口内截面相同或相近、长度大于2倍风口边长的直管段作为辅助风管,连接于过滤器风口外部,在套管出口平面上,均匀划分小方格,方格边长不大于200mm,在方格中心设测点。对于小风口,最少测点数不少于6点。也可采用锥形套管,上口与风口内截面相同相近,下口面积不小于上口面积的一半,长度宜大于1.5倍风口边长,侧壁与垂直面的倾斜角不宜大于7.5°,以测定截面平均风速,乘以测定截面净面积算出风量(图E.1.7)。


8. 选用带流量计的风量罩法时,可直接得出风量。风量罩面积应接近风口面积。测定时应将风量罩口完全罩住过滤器或出风口,风量罩面积应与风口面积对中。风量罩边与接触面应严密无泄漏。

9. 对于风口上风侧有较长的支管段且已经或可以打孔时,可用风管法通过毕托管测出动压,换算成风量。测定断面距局部阻力部件距离,在局部阻力部件后者,距离局部阻力不少于5倍管径或5倍大边长度。在局部阻力部件前者,距离局部阻力不小于3倍管径或3倍大边长度。

10. 对于矩形风管,测定截面应按奇数分成纵、横列,再在每一列上分成若干个相等的小截面,每个小截面宜接近正方形,边长最好不大于200mm,测点设于小截面中心。小管道截面上的测点数不宜少于6个。

      对于圆形风管,应按等面积圆环法划分测定截面和确定测点数。

      可在风管外壁针对划分的每行方格中心上开孔,便于插入热球风速仪测杆或毕托管。用毕托管时应先测定动压,然后由下式确定风量:


      式中:Q——风量(m3/s);

                 F——管道截面积(m2);

                 Pa——平均动压(Pa);

                  P1…Pm——各点动压(Pa)。

11. 测新风量、回风量等负压风量时,如受环境条件限制,无法采用套管或风量罩,也不能在风管上检测时,则可用风口法。风口上有网、孔板、百叶等配件时,测定面应距其约50 mm,测定面积按风口面积计算,测点数同7条的规定。对于百叶风口,也可在每两条百叶中间选不少于3点,并使测点正对叶片间的斜向气流。测定面积应按百叶风口通过气流的净面积计算。

二、单向流洁净室截面风速不均匀度的检测

1. 测定截面、测点数和测定仪器应符合第一节洁净室风量和风速的检测第3条和第4条的规定。测定截面也可按规定高度确定。

2. 测定风速宜用测定架固定风速仪,不得不手持风速仪测定时,手臂应伸直至最长位置,使人体远离测头。

三、洁净室风量和风速要求

1. 风量和风速应按上面步骤检验,应符合下列规定:

      (1)非单向流洁净室应按上面步骤检验,结果应符合以下规定:

      系统的各项实测风量及换气次数应大于各自的设计风量或换气次数,但不应超过20%;

      室内各风口的风量与各风口设计风量之差均不应超过设计风量的±15%。

      (2)单向流洁净室应按上面步骤检验,结果应符合以下规定:

      实测室内平均风速应大于设计风速,但不应超过15%;实测室内新风量应大于设计新风量,但不应超过10%。

2. 当需对室内单向流品质作细致确认时,可测工作区(或规定高度)截面风速不均匀度。风速不均匀度应按上面步骤检验,并按下式计算,结果不应大于0.25。


      式中:β——风速不均匀度;

                vi——任一点实测风速;

                v——平均风速;

                n——测点数。
