空调机组(AHU)加风机过滤器单元(FFU)的空气处理方案

发布时间:2022-05-14 22:19人气:

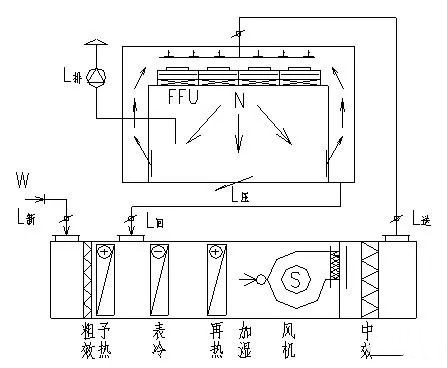

      空调机组(AHU)加风机过滤器单元(FFU)的空气处理方案见图1。


图1 空调机组(AHU)加风机过滤单元(FFU)空气处理方案示意图

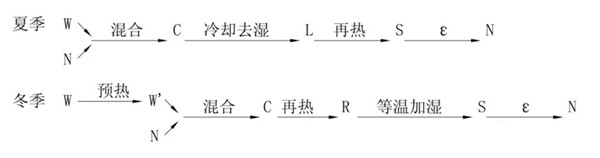

      此方案中的空调机组承担了所有热(冷)湿负荷的处理,包括室内负荷和新风负荷的处理,还要进行初、中效过滤,空调机组的风量就是消除室内热湿负荷所需的风量,FFU的风量就是满足洁净度所需的风量,AHU加FFU的空气处理方案的空气处理过程和一,二次回风空气处理过程相同,计算负荷时不要漏了FFU风机的温升形成的负荷,这部分负荷的量也是比较大的,这种空气处理方案是将处理热湿负荷所需的风量和洁净所需的风量分开,这时循环空调箱(AHU)所需的风量就大大的较低了,不仅节省了运行能耗而且还大大的减少了空调机房的面积,减少了庞大的送、回风管的材料和占据的建筑空间,使洁净厂房的总高度可以降低,节约了初投资。图3-12是其它空气处理过程。

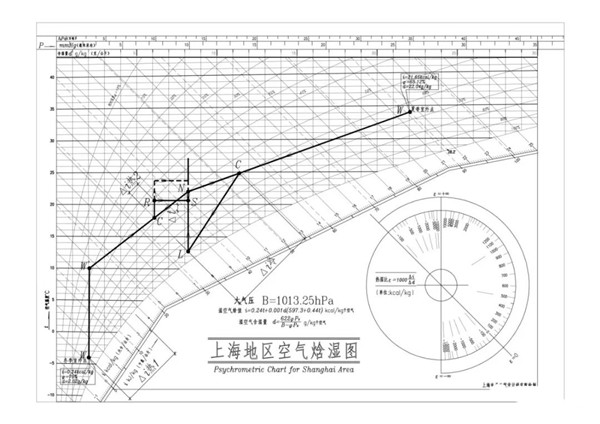

图2 空调机组(AHU)加风机过滤单元(FFU)空气处理焓湿图(I-D)
