新风机组(MAU)和风机过滤单元(FFU)干盘管(DC)组合的空气处理方案

发布时间:2022-05-14 22:27人气:

      新风机组(MAU)和风机过滤单元(FFU)干盘管(DC)组合的空气处理方案见图1。


图1 新风机组加风机过滤单元加干盘管空气处理方案示意图

      这种空气处理的前提是工艺生产过程中无发湿量产生或发湿量很少,室内工作人员也不多,发湿量不大,洁净度要求较高送风量大,经计算热湿比大于10000。在焓湿图(I-d图)上的热湿比线(ε线)基本上是垂直的,符合上述情况时适用此方案。

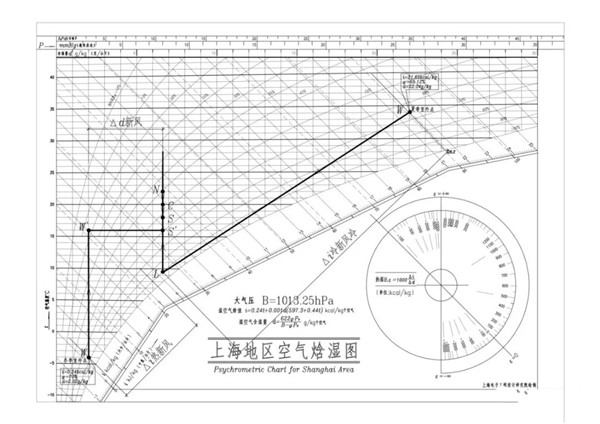

图2 新风机组加风机过滤单元加干盘管空气处理焓湿图(I-D)

      在此方案中,新风空调组承担新风的降温、除湿、加热、初、中效过滤的功能,将新风处理到由洁净室内温湿度参数决定的机器露点,然后将处理后的新风与经过干盘管处理后室内回风进行混合再由新风过滤单元(FFU)送入洁净室内,夏季新风处理的焓差很大,除湿量也很大,要根据当地的气象资料考虑是否在新风入口处加装除湿装置,表冷器可采用风串联水并联的方式。

      干盘管进水温度的确定是根据洁净室的温湿度参数,保证无凝结水析出,也就是要高于室内温湿度参数的露点温度。如工程所在地是上海,洁净室内温度是22℃,相对湿度是40%,此时干盘管的进水湿度要高于13.8℃(见焓湿图),新风空调箱的表冷器要处理焓差为15.5kcal/kg,除湿量为15.3g/kg,这里要注意是空气是以千克为单位与选择风机时是以立方米(m3)为单位要进行单位换算。

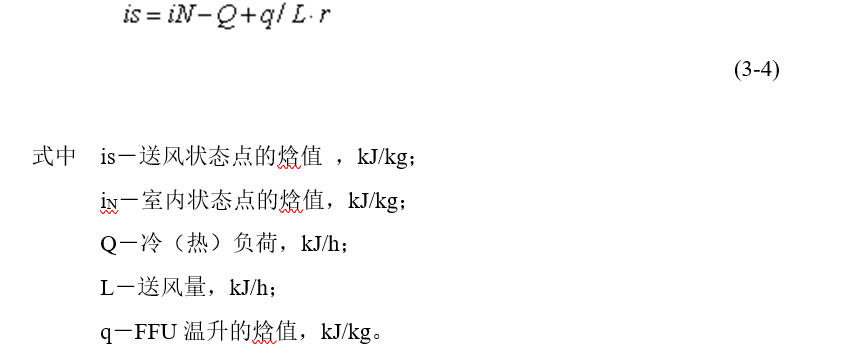

      送风状态点的确定:洁净室的洁净度确定了洁净空调系统的送风量也就确定了还是通过公式L=Q/Δi.r,确定送风状态点的焓值再与热湿比(ε)线相交,这个点就是洁净空调系统的送风状态点公式换算。


      干盘管面风速的确定:由于风机过滤器机组(FFU)的风压有限,若干盘管的面风速过高形成的阻力也就大,风机过滤器机组(FFU)的压力不够造成送风量的减少室内正压不能保证,所以干盘管的面风速不能取得太高,一般为1~1.5m/s,干盘管的排数取1~2排。

      此方案设计时干盘管应该是没有凝结水析出,但是在洁净空调系统初运行时还是可能有凝结水析出,因此建议在干盘管的下方还是要设置凝结水盘将初运行时的凝结水引出。

      在电子行业的洁净室设计时,新风空调机组加干盘管的方案已经使用得很多,也很成功,目前其他行业如制药行业、实验室、手术室等设计时也有应用。因干盘管运行时无凝结水析出也减少了一个让细菌繁殖的环节。

      要经过干盘管校核计算确定一般干盘管的供应商都有校核计算的软件。

      图2为该方案的空气处理焓湿图。
