新风机组(MAU)加循环机组(RAU)加风机过滤单元(FFU)空气处理方案

发布时间:2022-05-15 10:44人气:

      新风机组(MAU)加循环机组(RAU)加风机过滤单元(FFU)空气处理方案如图1。

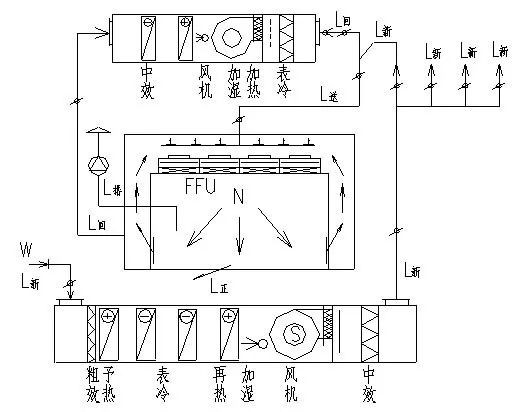

图 1 新风机组(MAU)加循环机组(RAU)加风机过滤器单元(FFC)空气处理方案示意图

      此方案多用于不同温、湿度和洁净度要求的洁净室,各室内的温湿度负荷不同对送风状态点的要求也不同。为了保证各个洁净室的温度、湿度和洁净度,为了满足不同的基数和精度要求,就要求将循环空调机组分开设置,根据不同的要求,分别处理各自的热湿负荷。同时因为洁净度的不同、送风量不同,FFU的数量也不同。循环空调机组的风量是根据室内热湿负荷经计算确定的,一般情况循环空调机组和新风空调机组都设置在空调机房内,新风空调机组可将室外空气处理到室内热湿比线的机器露点,和室内回风混合再由循环空调机组(RAU)处理到送风状态点,这样循环空调机组(RAU)只要作降温处理,不需要再作降湿处理。若新风空调机组(MAU)将空气处理到室内状态点的等焓线上,再与室内回风(部分)混合,再由循环空调机组(RAU)将混合点的空气状点经降焓降湿处理到送风状态点,然后送入回风静压箱内经风机过滤单元(FFU)送入洁净室内,这样循环风机的风量略大。这两种处理方式应根据具体情况来定。

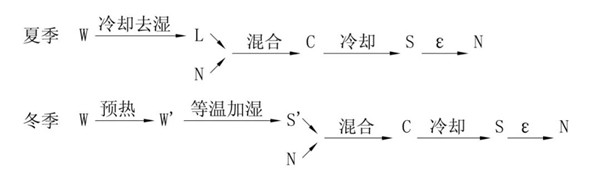

      图2是该方案的空气处理流程。

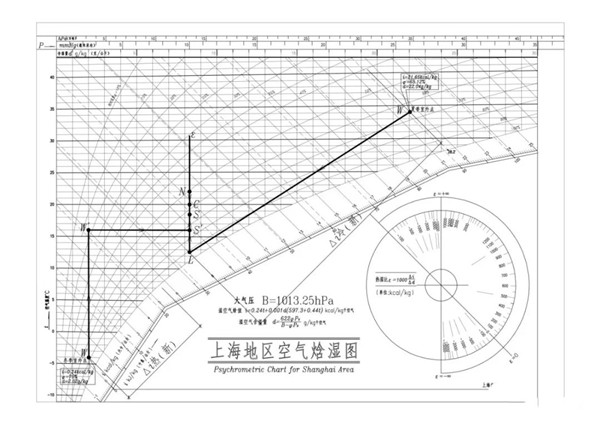

图 2 新风机组(MAU)加循环机组(RAU)加风机过滤器单元(FFC)空气处理焓湿图(I-D)


      上述空气处理方案是在洁净空调设计中经常使用的方案之一,在设计过程中,对室内负荷的计算要准确,否则在实际运行时室内的温湿度的要求和精度的要求难以满足,热湿比的计算(ε线)决定了空气处理过程的走向,洁净空调系统的风量计算与一般空调风量计算有所不同,前面已经陈述过了,关键是送风状态点的确定必须经过计算,然后在空气焓湿图(I-d图)上确定。另外对空调箱中的表冷器、加热器、加湿器必须要进行校核计算,保证其参数满足设计要求,尤其是对新风空调箱的表冷器大焓差、大湿差的处理,校核计算更重要。另外要注意的是计算时使用的空气焓湿图(I-d图)必须是工程所在地的空气焓湿图(I-d图),因为各地区的大气压不同,空气的参数也是不同的。
