洁净室金属薄钢板的连接方式

发布时间:2022-05-16 19:36人气:

      金属钢板的连接方式有咬口、铆接、焊接。用于通风管道的薄钢板大多采用咬口连接,此处只对咬口连接做一简单介绍。

 1.一般规定

      (1)咬口缝应紧密、宽度应一致、折角应平直。

      (2)咬口宽度和留量根据板材厚度而定,符合表1、表2、表3的规定。

表1 咬口宽度

咬口形式

板  厚

0.5~0.7

0.7~0.9

1.0~1.2

单咬口

6~8

8~10

10~12

立咬口

5~6

6~7

7~8

转角咬口

6~7

7~8

8~9

联合角咬口

3~9

9~10

10~11

按扣式咬口

12

12

12

                单位:mm

表2 手工咬口预留尺寸


板材厚度

咬口形式

单平咬口

角咬口

联合角咬口

承口方

插口方

承口方

插口方

承口方

插口方

0.5~0.7

12

6

12

6

21

7

0.8

14

7

14

7

24

8

1.0

18

9

18

9

28

9

                单位:mm

表3 机械咬口预留尺寸

咬口形式

板材厚度

咬口预留尺寸

外滚

中滚

按扣式直线咬口

0.5~1.0

11

31

联合角式直线咬口

0.5~1.2

7

30

单平直线咬口

0.5~1.2

10

24

按扣式弯头咬口

0.5~1.0

10

联合角式弯头咬口

0.5~1.0

10

               单位:mm

      (3)角咬口数量

      矩形风管制作时,应严格控制四边的角度,防止咬口后产生扭曲、翘角等现象。

      1)矩形风管的周长与咬口余量小于板材宽度时应设一个联合角咬口。图1(a)

     2) 板材宽度小于周长,大于1/2周长,可设两个联合角咬口。图1(b)、(c)

      3)周长很大时,可分别在风管四个边角处设四个联合角咬口。图1(d)

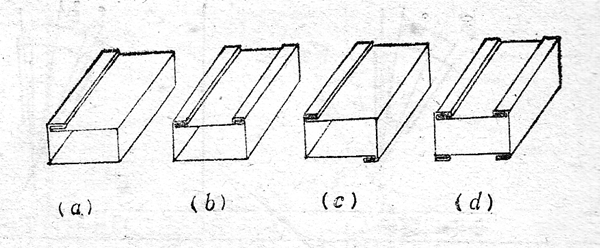

图1 矩形风口咬口形式

2.风管咬口连接

      (1)风管板材纵向连接形式及适用范围应符合表4的要求。

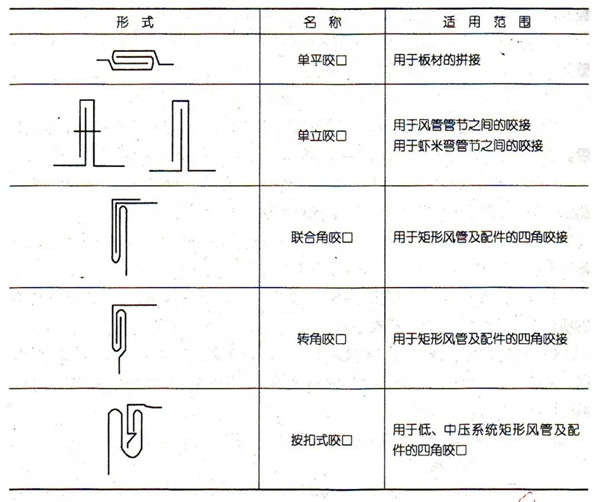

表4 风管板材纵向连接形式及适用范围


      (2)按扣式咬口的风管因漏风量较大,不得用于洁净度1~5级的洁净空调系统。

3.风管外径或外边长的允许偏差

     (1) 《通风与空调工程施工质量验收规范》(GB 50243-2002)4.3.1规定:“风管外径或外边长的允许偏差:当≤300mm时,为2mm;当>300mm时,为3mm。”

      (2)原《通风与空调工程施工及验收规范》(GB 50243-97)3.1.8规定:“金属风管和配件的制作,其外径或外边长的允许偏差:当≤300mm时为-1~0mm;当>300mm时为-2~0mm”。
