洁净室矩形法兰制作要求

发布时间:2022-05-16 20:47人气:

1.一般要求

      (1)法兰䵿用的材料按矩形风管的大边长度确定。

      (2)法兰角钢和螺栓规格(参见表1)。

表1 金属矩形风管法兰及螺栓规格(mm)

风管长边尺寸b

法兰材料规格(角钢)

螺栓规格

b≤630

25×3

M6

630<b≤1500

30×3

M8

1500<b≤2500

40×4

M8

2500<b≤4000

50×5

M10

      (3)圆形法兰内径或矩形法兰内边尺寸,允许偏差为正偏差。《通风与空调工程施工质量验收规范》(GB 50243-2002)未作规定,按照《全国通用通风管道计算表》规定为(+2)mm。

      (4)风管法兰的焊缝应熔合良好、饱满,无假焊和孔洞;法兰整体应该平整,不平整度不大于2mm,同一批次加工的相同规格法兰螺孔排列应一致,并具互换性。

      (5)矩形法兰由四块角钢拼成。划线下料时,应注意焊接后的法兰内边尺寸不能小于风管的外边尺寸,并达到允许的偏差尺寸。角钢的断面要平整,磨掉两端的毛刺,并在平台上进行焊接。法兰的“角尺度”应在点焊后进行测量和调整,使两个对角线长度相等。法兰螺孔位置必须准确,保证风管安装顺利进行。

2.矩形风管法兰构造及尺寸

      矩形风管法兰构造图及尺寸表见图1、表2。

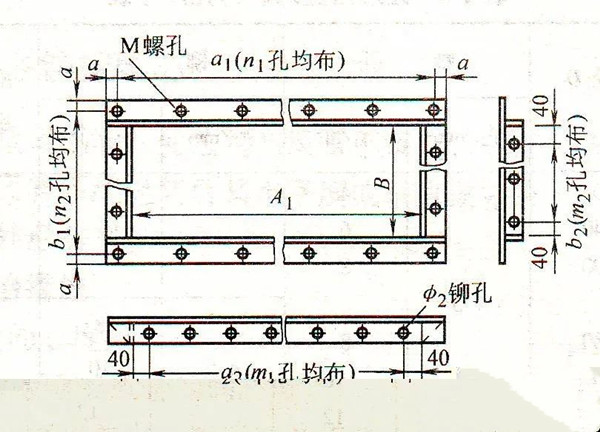

图1 矩形风管法兰构造图

      ②根据机械设计原理,偏差是实际尺寸与公称尺寸(设计尺寸)的差值。可见偏差可以是正值、负值或零。

      风管与法兰的连接属于“动配合”或“间隙配合”,风管外径或外ྐྵ长的允许偏差应为负值(基轴制),便于风管与法兰之间的连接。但偏差值不能太大,否则也会影响风管与法兰的套接。偏差取值也可以参见《全国通用通风管道计算表》.北京:中国建筑工业出版社,1981.2。

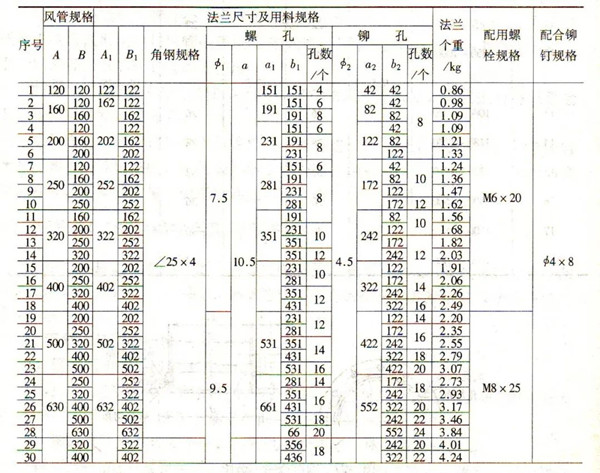

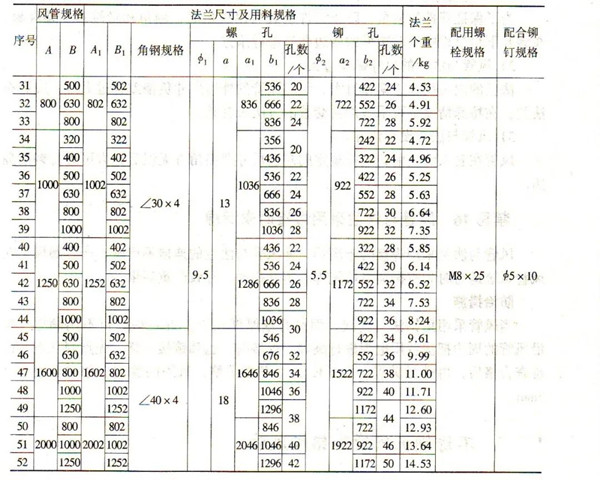

表2 矩形风管法兰尺寸表



      (1)法兰四角设螺孔。

      (2)法兰螺栓孔距:中低压系统风管法兰螺孔、铆钉孔距不得大于150 mm;高压系统风管法兰孔距不得大于100 mm。净化空调系统法兰螺孔距小于等于100 mm。空气洁净度等级为1~5级时,其孔距不大于65 mm;为6~9级时,不应大于100 mm。
