洁净室风管的法兰连接技术要求

发布时间:2022-05-17 10:19人气:

      洁净室工程中,采用角钢法兰连接风管密封效果比较好。一般规定:

1.风管连接时所用法兰垫片应选用弹性好、不透气、不产尘的材料,如:优质橡胶板、闭孔海绵橡胶垫片。严禁采用乳胶海绵、泡沫塑料、厚纸板等含开孔孔隙和易产尘的材料。垫片厚度不能小于5mm。

2.法兰垫片连接时应尽量减少接头,接头必须采用梯形、榫形或企口型连接,并涂胶黏贴。不能使用平口型连接。见图1所示。

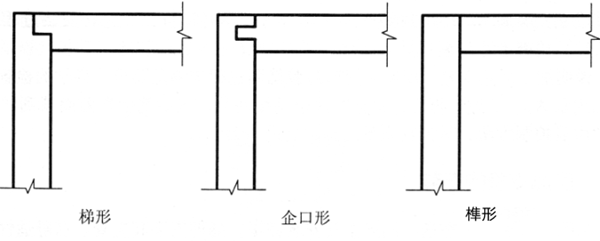

图1 法兰密封垫的拼接方式

3.风管法兰垫片材料的燃烧性能和耐热性能应符合表1规定。

表1 风管法兰垫料燃烧性能和耐热性能

种类

燃烧性能

主要基材耐热性能

玻璃纤维类

不燃A级

300℃

氯丁橡胶类

难燃B1级

100℃

异丁基橡胶类

难燃B1级

80℃

丁腈橡胶类

难燃B1级

120℃

聚氯乙烯类

难燃B1级

100℃

4.当设计无要求时,法兰垫料可按下列规定使用:

      (1)输送温度低于70℃的空气,可用橡胶板、闭孔海绵橡胶板或其它闭孔弹性材料。

      (2)防、排烟系统或输送温度高于70℃的空气或烟气,应采用耐热橡胶板或不燃的耐温、防火材料。

      (3)净化空调系统风管的法兰垫料应为不产尘、不易老化,具一定强度、弹性的材料。

5.垫片宽度应与法兰的密封面相适应,密封垫片被均匀压缩后内端面应与风管内表面齐平不能凸出风管内表面,见图2所示。否则会增加空气流动阻力且易积尘。


图2 矩形风管法兰连接的密封
