洁净室风管及部件的清洗和安装技术要求

发布时间:2022-05-17 16:19人气:

一、风管及附件的清洗

      洁净系统风管的关键是严密和洁净,制作时虽如前述已将镀锌钢板表面油污清除并达到要求,但在制作过程中不可避免地会落入灰尘和其它污物,应将制作完工的风管进行二次清洗擦干,用塑料布将风管和管件两端封闭扎紧,存放在合适的地方。

      1.洁净空调系统风管清洗工作所用的清洗剂、溶剂和抹布应符合表1要求。

      2.用自来水清洗风管及零部件外表面时,应保持水质清洁,无杂质,泥沙。

表1 清洗用材料

材料名称

规格

备注

三氯乙烯

工业纯


乙醇

工业纯


洗洁精

家用


活性清洗剂


适用于清洗洁净厂房用

绸布



塑料薄膜

厚0.1mm


封箱带

宽50mm,厚0.1mm


纯水

10MΩ


其它过滤水

无残留杂质、中性


 二、风管及部件的安装

      1.风管与部件支、吊架的预埋件、射钉或膨胀螺栓位置应正确、牢固可靠,埋入部分应去除油污,并不得涂漆。

      2.金属风管支、吊架间距如无设计要求时,对于不保温风管应符合表2和表3的要求。

表2 金属风管支、吊架间距与横撑规格

圆形风管直径D或矩形风管长边尺寸b

水平风管间距/m

垂直风管间距/m

水平横撑规格

最少吊架数/副

D(b)≤400

≤4

≤4

30×3或40×4

2

400<D(b)≤1000

≤3

≤3.5

50×5角钢

2

1000<D(b)≤1400

≤3

≤3.5

50×5角钢

2

1400<D(b)≤2000

≤3

≤3.5

5号槽钢

2

2000<D(b)≤3000

≤3

≤3.5

6~8号槽钢

2

D(b)>3000

≤3

≤3.5

按设计要求

2

3.对于保温金属风管由于选用的保温材料不同,其风管的单位长度重量也会不同,水平安装时,支吊架的间距应按设计要求。如无设计要求时,水平安装时,其吊架的最大间距可参照表3的规定。

表3 金属风管吊架的最大距离

风管边长或直径

矩形风管

圆形风管

纵向咬口风管

螺旋咬口风管

≤400

4000

4000

5000

>400

3000

3000

3750

                                                                  单位:mm

      4.在弯头、三通处应适当增加支(吊)架。

      5.支、吊托架不能设置在风口、风阀、检视门及测定孔等部位,以免影响使用和观测。距离风口或接插管的距离不宜小于200mm。

      6.当水平悬吊的主、干风管超过20m时,应设置防止摆动的固定点,每个系统不应少于1个。

      7.风管的连接应平直、不扭曲。明装风管水平安装,水平度的允许偏差为3/1000,总偏差不应大于20mm。明装风管垂直安装,垂直度的允许偏差为2/1000,总偏差不应大于20mm。明装风管的位置应正确、无明显偏差。

      8.风管与风管连接时,同一管段的紧固件螺母或螺杆应位于同一侧,且要放置镀锌垫片。

      9.多叶阀、蝶阀、插板阀等调节装置,应安装在便于调节的部位。

      10.吊架、托架不能直接与风管接触,中间应垫以坚固的隔热材料,厚度同保温层,防止产生冷桥。

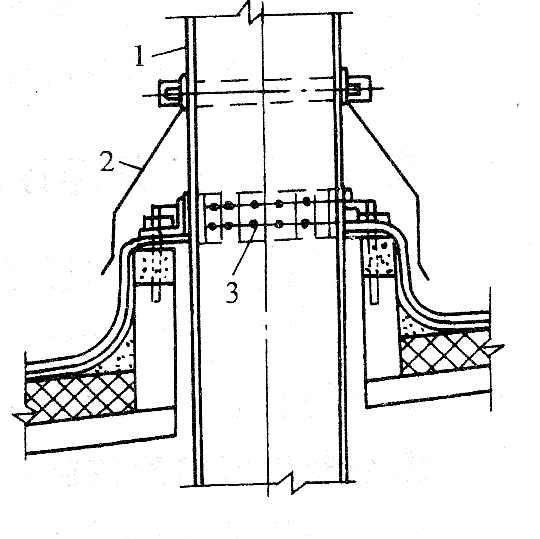

      11.风管穿出屋面时应设法固定并设防雨罩。如图1所示。


1-金属风管 2-防雨罩  3-铆钉

图1 穿出屋面的排风管
