洁净室纯水、高纯水管道的连接技术要求

发布时间:2022-06-15 09:58人气:

1.洁净室塑料管道的连接技术要求

      (1)为保证PVC、ABS、PP管道施工的质量,施工场地环境必须干净、无漏水,在环境温度不低于5℃、相对湿度不大于85%的条件下进行粘结和焊接,否则可能会降低粘结、焊接质量。

      (2)管道粘结前的表面要进行处理,通常方法如下:

      1)用中号玻璃砂纸或刚玉砂纸砂磨;

      2)用干净碎布擦净砂磨好的表面

      3)用清洁剂(如丙酮、二氯乙烷)擦净砂磨表面残余污物。

      (3)PVC、ABS、PP管道的粘结、焊接和粘结后再焊接的具体形式参见图1~6。

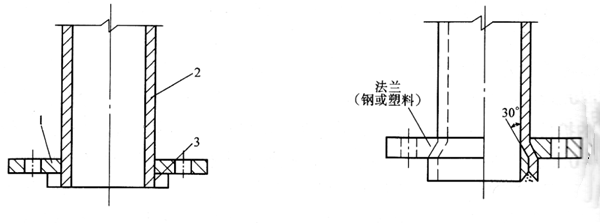

图1 平焊法兰


图2 套筒式粘结和焊接

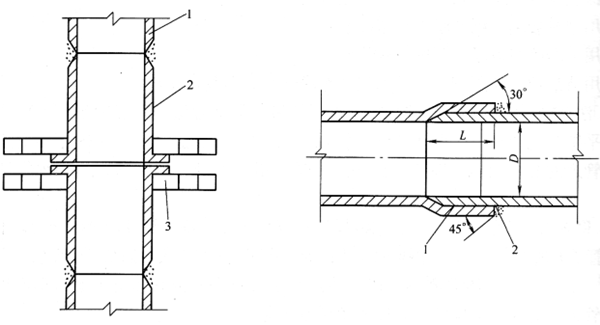

1-钢或塑料法兰  2-管道  3-焊环

图3 焊环活套法兰


图4 扩口活套法兰


1-管道 2-带凸缘接管  3-注塑活套法兰

图5 注塑活套法兰


1-胶合  2-焊接

图6 承接粘结和焊接

2.不锈钢管道的连接设计要求

      (1)不锈钢管道的连接方法为焊接和法兰连接。

      (2)用于纯水、高纯水的不锈钢管道直接焊接产生的氧化物不易清除,影响高纯水纯度,尽量减少管道的直接焊接,在不锈钢主管两端多采用焊环活套法兰和凹凸法兰。

      (3)法兰一般用碳钢制作,管子主体和法兰之间加塑料垫片(软聚氯乙烯或聚四氟乙烯板),以免两者接触产生晶间腐蚀。

      (4)不锈钢(奥氏体)管道焊接工艺应根据《现场设备、工业管道焊接工程及验收规范》(GB 50236-1998)的要求进行。

      (5)纯水、高纯水管道在安装前虽然已经清洗,但在安装过程中可能会受到二次污染,管路安装后,应对管路系统再次清洗,使得管路出水口纯水的纯度达到设计要求为止。
